Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для монтажа греющего кабеля на трубы канализации, водопроводных каналов, в том числе и с питьевой водой.
Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.
Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как смонтировать термоусадку и гильзы, подключить греющий кабель к сети самостоятельно.

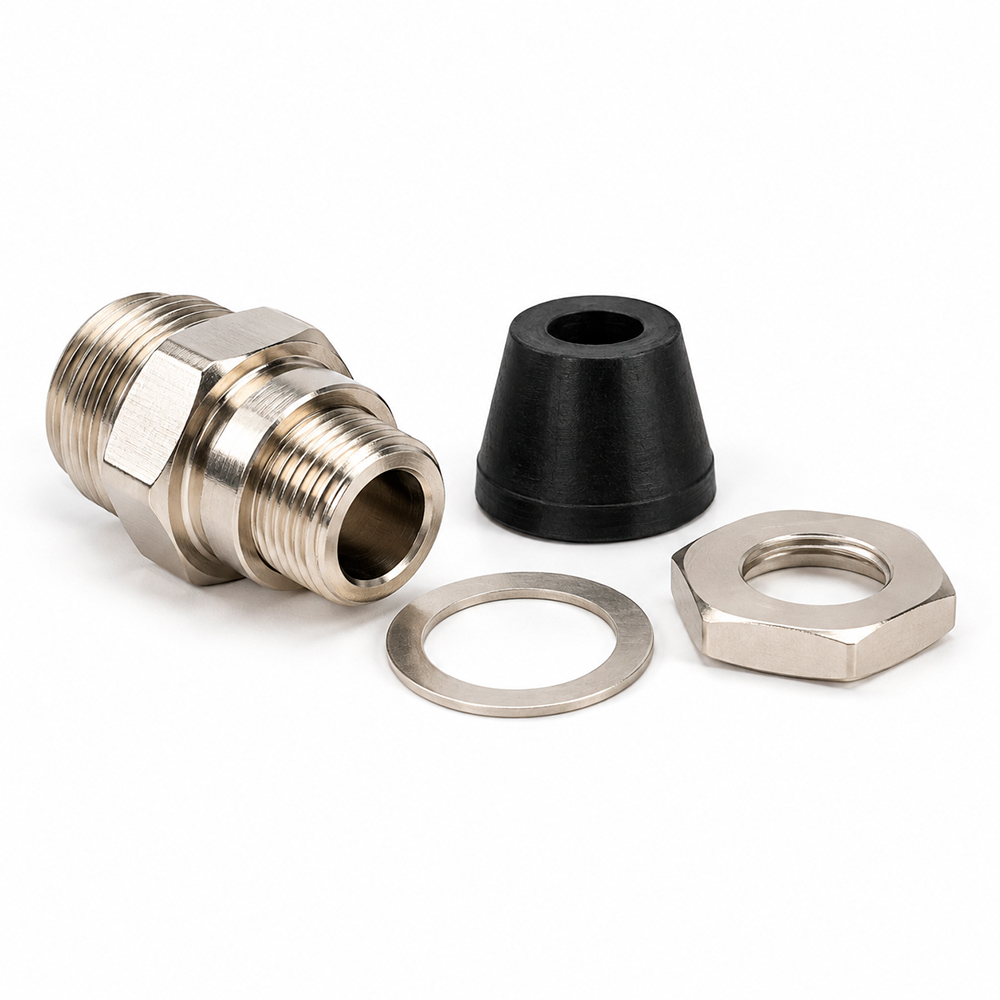

Поверх трубы или внутри нее?
Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.
Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. Чтобы подсоединить поверх трубы - используем обычную термоусадочную трубку с клеевым слоем.
Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание нагревательного кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна. Учитывайте этот нюанс прежде, чем вводить греющий кабель внутрь трубы.
Как подключить греющий кабель к сети?
Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.
Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:
- строительный фен;
- бокорезы или ножницы;
- кримпер для обжима гильз или плоскогубцы;
- стриппер для снятия изоляции, вместо него можно применить нож;
- плоскогубцы с узкими носами;
- обычные плоскогубцы;
- нож.
Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.
Вот как правильно подключается к сети греющий кабель с медной оплеткой:
Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:
Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:
Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:
Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:
На провода и жгут оплетки надеваются гильзы и обжимаются:
Затем на каждый провод надевается изоляция и феном садится:
Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:
На шнур питания или нагревающий кабель надевается большая термоусадка:
На каждый отдельный провод кабеля питания надевается маленькая термоусадка:
Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:
Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:
В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:
Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.
Отделка конца саморегулирующегося кабеля своими руками
Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию. Кабель готов к вводу в трубу (если планировался внутренний монтаж) и далее - к подключению к сети.
