В систему обогрева открытых площадок входят:
- нагревательный кабель (саморегулирующегося или резистивного типа);
- распределительные коробки для подвода питания к греющему кабелю;
- соединительные муфты и гильзы, соединяющие нагревательный и электрический кабели;
- концевая заделка греющего кабеля;

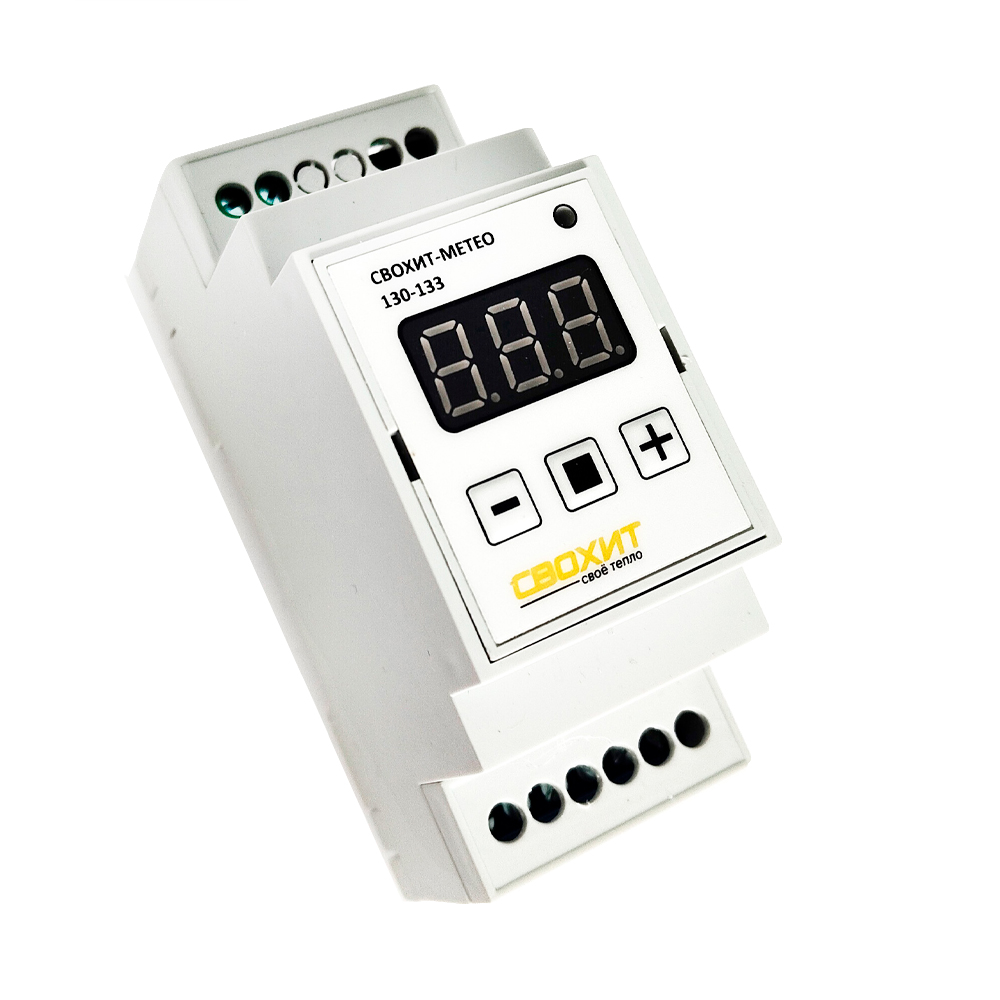

- блок управления для автоматического включения/выключения системы;
- датчик влажности и воздуха;
- проводниковый кабель;
- щит, включающий в себя: УЗО, автоматы, контакторы, клеммы;
- гофра, пластиковая сетка;
- крепёжные элементы.
Как определить длину и мощность греющего кабеля для обогрева открытой площадки? Расчет достаточно прост. Оптимальный теплообмен происходит при установленной мощности для уличного обогрева 300 - 350 Вт / кв. м (на мостах и погрузочно-разгрузочных площадках – 450 Вт на кв. м).
Пример 1. Расчет кабеля для обогрева дорожки длиной 10 м и шириной 5 м, установка в двух колеях по 0,5 м каждая.
1. Рассчитывается общая площадь
10 м х 0, 5 м х 2 = 10 кв. м
2. Рассчитывается общая мощность
10 кв. м х 350 Вт / кв. м = 3500 Вт
3. Выбирается нагревательный кабель исходя из удельной мощности 350 Вт / кв. м и определяется его длина, например, подходит кабель в готовых секциях:
- TXLP/2/28 DEFROST TWIN 1900 Вт 67,85 м – 2 секции (по одной в каждую колею)
- RHC/2/30 1721 Вт 57,4 м – 2 секции (по одной в каждую колею)
4. Рассчитывается шаг укладки кабеля
10 м х 0,50 м / 67,85 = 7,4 см (для кабеля TXLP/2/28)
10 м х 0,50 м / 57,4 = 8,7 см (для кабеля RHC/2/3)
Пример 2. Расчет кабеля для обогрева автостоянки площадью 100 кв. м:
1. Рассчитывается общая мощность
100 кв. м х 350 Вт / кв. м = 35000 Вт
2. Выбирается нагревательный кабель исходя из удельной мощности 350 Вт / кв. м
GWS 40-2 мощностью 40 Вт/м
3. Рассчитывается длина кабеля
35000 Вт / 40 = 875 м
4. Рассчитывается шаг укладки кабеля
100 кв.м / 875 = 11,43 см
Исходя из примера 2, где использован бюджетный саморегулирующийся кабель без заземления мощностью 40 Вт/м, делаем вывод, что при обогреве открытых площадей на улице потребуется примерно 9-10 метров кабеля на 1 кв. м обогреваемой поверхности.
Важно! При выборе бюджетного кабеля следует обращать внимание на тип наружной оболочки. Температура асфальта или бетона, укладываемого сверху кабеля, не должна превышать максимально допустимые температурные показатели, выдерживаемые изоляцией кабеля, во избежание его повреждения.
Как определить количество распределительных коробок?
Максимальная длина петли кабеля, которую можно подвести к распределительной коробке, составляет 50 метров и более, до нескольких сотен метров. В зависимости от сечения проводникового кабеля от одной коробки можно отвести разное количество подключений обычно 1-3 таких петлей. Соединение нагревательного кабеля и коробки выглядит следующим образом: греющий кабель соединяется с электрическим кабелем небольшой длины (так называемый "холодный конец"), необходимой для подвода его к распределительной коробке, с помощью соединительной муфты. К распределительной коробке подводится питание от блока управления и затем распределяется отдельно на каждую греющую петлю. Блок управления, в свою очередь, питается от обычной сети в 220 В или от промышленной трехфазной сети 380 В.
Варианты покрытий и схемы монтажа кабеля
Технические требования к кабельным системам обогрева рекомендуют применять гидроизоляционный слой, чтобы избежать подвижек покрытия, растрескивания асфальта в результате больших динамических нагрузок. Гидроизоляция защитит кабель и повысит срок его эксплуатации, обогреваемый слой будет сухим.1. Установка в асфальт (рис. 1)
- Асфальт (финишный, в пешеходной зоне 4 см, на проезжей части 6 см)
- Асфальт (основной, в пешеходной зоне 6 см, на проезжей части 10 см.)
- Нагревательный кабель
- Армирующая сетка
- Щебеночно-песчаная смесь 15-20 см, или в два слоя: щебень крупный (15 см) и щебень мелкий (10 см)
- Геотекстиль
- Песок 40-50 см, каждые 20 см трамбуется
- Геотекстиль
- Грунт
Рис. 1. Установка нагревательного кабеля под асфальт
* При укладке в асфальт рекомендуется кабель в специальной термостойкой изоляции. Перед монтажом асфальт охлаждают до 130-140°С. Если используют кабель, который не выдерживает температуры 170-200 °С, то бетонный слой необходим. Он защитит кабель от повреждения горячим асфальтом. За исключением специализированного кабеля для промышленного обогрева.
2. Тротуарная плитка (рис. 2)
- Тротуарная плитка, 6-8 см
- Песок (3-5 см)
- Нагревательный кабель
- Армирующая сетка
- Песок (10-15 см)
- Геотекстиль
- Грунт
Рис. 2. Установка нагревательного кабеля под тротуарную плитку
3. Бетонное покрытие (рис. 3)
- Бетон, (в зоне грузового транспорта - 15 см, в зоне легковых автомобилей - 10 см,в пешеходной зоне 5-7 см)
- Нагревательный кабель
- Армирующая сетка (с подставками)
- Щебеночно-песчаная смесь 15-20 см, или в два слоя: щебень крупный (15 см) и щебень мелкий (10 см)
- Геотекстиль
- Песок, 50 см
- Геотекстиль
- Грунт
Рис. 3. Установка нагревательного кабеля под бетон
