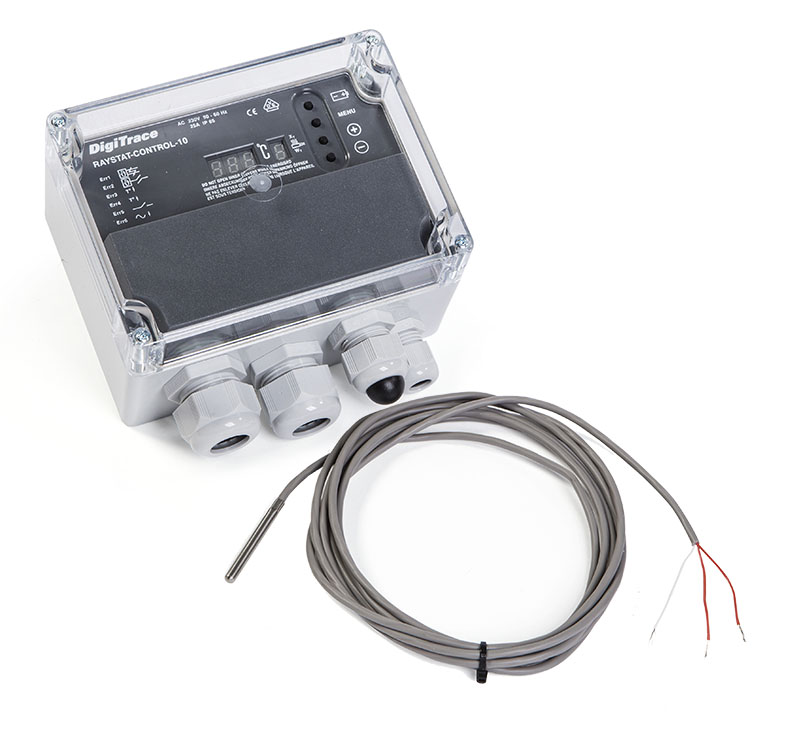

Программируемый термостат с регулированием по температуре обогреваемой поверхности с реле сигнализации nVent RAYCHEM RAYSTAT-CONTROL-10 разработан для простого и удобного для пользователя контроля и управления греющими кабелями. Термостат оснащен реле управления на 25 A (контакты можно скоммутировать «сухими») и однополюсным «сухим» реле сигнализации на два направления на 2 A.Параметры и при соответствующих условиях причины срабатывания сигнализации отображаются на жидкокристаллическом дисплее, что обеспечивает легкую настройку параметров работы устройства, которая возможна даже при отсутствии внешнего питания. Термостат RAYSTAT-CONTROL-10 комплектуется датчиком температуры nVent RAYCHEM PT100 и трехметровым силиконовым удлинительным кабелем, что дает возможность размещать прибор на удалении от датчика. Два ввода M25 позволяют напрямую подключать силовой и греющий кабель к термостату. Прибор может быть установлен непосредственно на трубопровод с помощью опорного кронштейна nVent RAYCHEM SB-100 или SB-101
Оставьте заявку, чтобы получить КП или быстрый расчет в день заказа и купить греющий кабель RAYSTAT в Санкт-Петербурге с быстрой доставкой!
ОБЩАЯ ИНФОРМАЦИЯ
Назначение - Регулирование обогрева по температуре обогреваемой поверхности
Область применения - Нормальные зоны, открытые площадки или внутри помещений Датчик температуры может размещаться во взрывоопасных зонах (класс 1 и 2) при использовании датчика nVent RAYCHEM MONI-PT100-EXE (поставляется отдельно), однако сам термостат должен быть установлен в нормальной (невзрывоопасной) зоне
Допустимая температура окружающей среды - –20...+40°C
Напряжение питания (номинал.) - 230 В перем. тока, +10% –10%, 50/60 Гц
Внутреннее энергопотребление - ≤ 14 ВА
КОРПУС
Степень защиты оболочки - IP65
Корпус и крышка - Серый поликарбонатный корпус, прозрачная крышка
Крепление крышки - 4 невыпадающих винта
Кабельные вводы с сальниками - 2 x M25, 1 x M20, 1 x M16; прямой ввод греющего кабеля в устройство управления с помощью подсоединительного набора с сальником М25
Заглушка - 1 x M20
СЕРТИФИКАЦИЯ
EAC - Сделано в Великобритании
РАЗМЕРЫ (В ММ)
ДАТЧИК ТЕМПЕРАТУРЫ
Тип - 3-проводный PT100 в соответствии с IEC класс B
Макс. допустимая температура - 200°C
Область применения - Нормальные зоны
Кабель датчика может быть удлинен 3-проводным кабелем с макс. сопротивлением 20 Ом на жилу (макс. 150 м с кабелем 3 x 1,5 мм2). Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или
вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.
ВНЕШНИЕ РЕЛЕ
Реле управления - Однополюсное перекидное реле (SPST), номинальные параметры: 25 A при 250 В
Реле сигнализации - Однополюсное двухпозиционное реле (SPDT), номинал. ток 2 A при 250 В перем. тока, «сухие» контакты
ЗАДАВАЕМЫЕ ПАРАМЕТРЫ
Уставка температуры - 0...+150°C
Гистерезис - от 1 до 5 K
Сигнализация низкой темп. - –40...+148°C
Сигнализация высокой темп. - +2...+150°C или выключена
Состояние цепи обогрева при неполадках датчика - ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ
«Сухой» контакт - ДА или НЕТ
Параметры могут быть заданы и при отсутствии внешнего питания (питание от внутренней батареи);
установленные параметры хранятся в энергонезависимой памяти.
ДИАГНОСТИРУЕМЫЕ СБОИ
Сбои работы датчика - Короткое замыкание датчика / обрыв цепи датчика
Превышение температуры - Минимальная температура / максимальная температура
Сбои подачи напряжения - Низкое напряжение питания / прерывание подачи управляющего напряжения
СХЕМА ДИСПЛЕЯ
СХЕМЫ ПОДКЛЮЧЕНИЯ
РАБОТА С «СУХИМ» КОНТАКТОМ: УДАЛИТЕ ПЕРЕМЫЧКИ W1 И W2
ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ
Питание - 3 клеммы для проводников сечением от 0,75 до 4 мм2
Датчик температуры - Pt 100 4 клеммы для проводников сечением от 0,75 до 2,5 мм2
Реле управления - 3 клеммы для проводников сечением от 0,75 до 4 мм2
Реле сигнализации - 3 клеммы для проводников сечением от 0,75 до 2,5 мм2
МОНТАЖ
Способ монтажа - Монтируется на трубу с помощью опорных кронштейнов или крепится к плоской поверхности с помощью 4 крепежных отверстий под винт M4 (расстояние между центрами 148 x 108 мм)
Опорный кронштейн - SB-100, SB-101
КОМПЛЕКТУЮЩИЕ
Адаптер для кабельных вводов
Обозначение изделия - Reducer M25 (M)/M20 (F) (M25 наружная/M20 внутр. резьба)
Номер по каталогу - 184856-000
