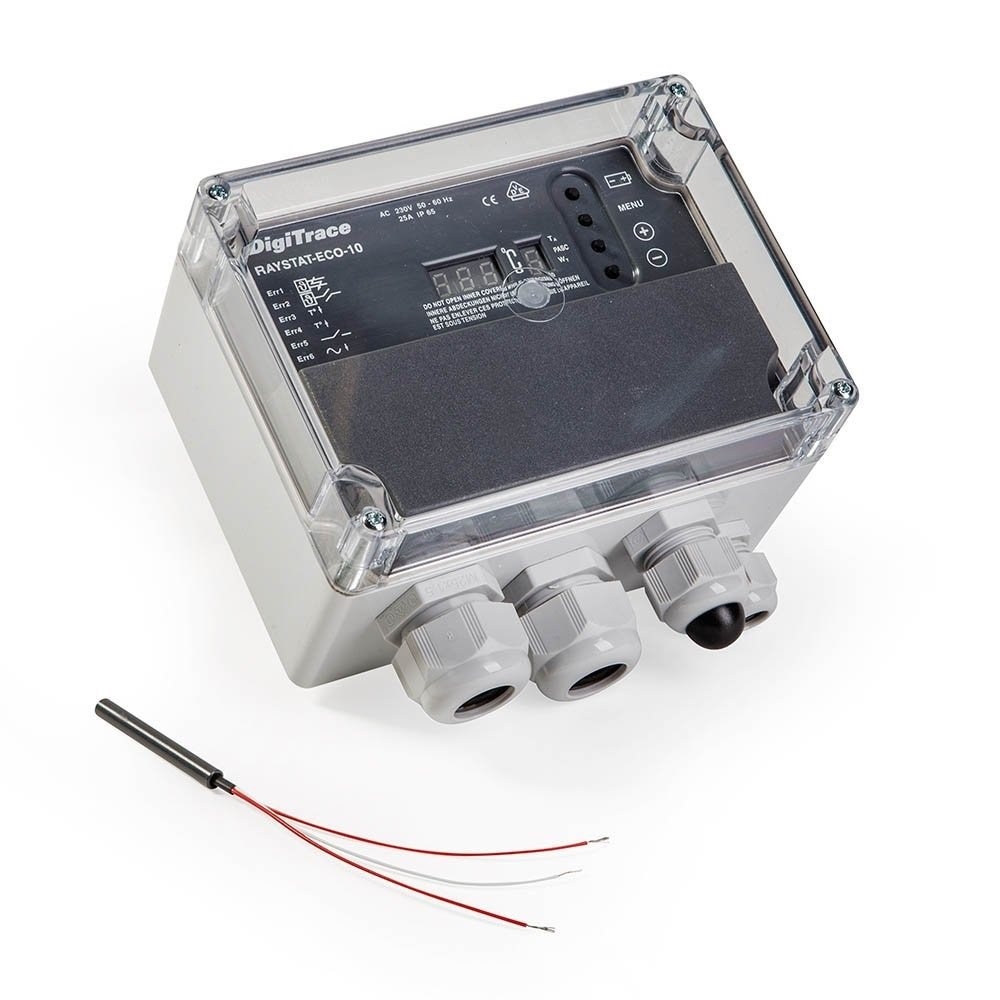

Контроллер nVent RAYCHEM RAYSTAT-ECO-10 предназначен для управления греющими кабелями, использующимися в системах защиты от замерзания. Контроллер непрерывно корректирует мощность электрообогрева, базируясь на температуре окружающей среды. С помощью специального алгоритма на базе измеренной температуры окружающей среды контроллер RAYSTAT-ECO-10 определяет соответствующую продолжительность периода времени, в течение которого греющие кабели будут включены.

Оставьте заявку, чтобы получить КП или быстрый расчет в день заказа и купить греющий кабель RAYSTAT в Санкт-Петербурге с быстрой доставкой!

Так как зимой температура окружающей среды часто бывает ниже точки замерзания, но выше минимальной температуры, на которую рассчитана система защиты от замерзания, при использовании RAYSTAT-ECO-10 достигается значительная экономия потребляемой энергии. Параметры работы отображаются устройством на дисплее и могут быть легко изменены. Контроллер содержит реле на 25 A, позволяющее осуществлять прямое подключение цепи греющего кабеля. Корпус контроллера
рассчитан на монтаж на открытых площадках.

Контроллер RAYSTAT-ECO-10 включает датчик температуры окружающей среды Pt 100 для нормальных зон и рассчитан на длительную безотказную эксплуатацию. В дополнение к дисплею устройство управления имеет реле сигнализации, включающееся при падении напряжения питания, внутреннем сбое или при отказе датчика температуры.

ОБЩАЯ ИНФОРМАЦИЯ

Область применения:Нормальные зоны, открытые площадки
Допустимая температура окружающей среды: –20...+40°C
Напряжение питания (номинал.):230 В перем. тока, ±10%, 50/60 Гц
Внутреннее энергопотребление: ≤ 14 ВА

КОРПУС

Степень защиты оболочки: IP65
Корпус и крышка:Серый поликарбонатный корпус, прозрачная крышка
Крепление крышки: 4 невыпадающих винта
Кабельные вводы с сальниками: 2 x M25, 1 x M20, 1 x M16 прямой ввод греющего кабеля в устройство управления с помощью подсоединительного набора М25
Заглушка: 1 x M20

СЕРТИФИКАЦИЯ

Сделано в Великобритании

РАЗМЕРЫ (В ММ)

ДАТЧИК ТЕМПЕРАТУРЫ

Тип:3-проводный Pt 100 в соответствии с IEC класс B
Область применения: Нормальные зоны
Датчик может быть удлинен 3-проводным экранированным кабелем с макс. сопротивлением 20 Ом на жилу (макс. 150 м с кабелем 3 x 1,5 мм2). В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных
кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны контроллера следует заземлить.

ВНЕШНИЕ РЕЛЕ

Реле управления: Однополюсное перекидное реле (SPST), номинал. ток 25 A при 250 В перем. тока
Реле сигнализации: Однополюсное двухпозиционное реле (SPDT), номинал. ток 2 A при 250 В перем. тока, «сухие» контакты

ЗАДАВАЕМЫЕ ПАРАМЕТРЫ

Уставка поддерживаемой темп: 0...+ 30°C (обогрев включен 0% времени)
Минимальная темп. окр. среды: –30...0°C (обогрев включен 100% времени)
Состояние цепи обогрева при неполадках датчика:  ВКЛЮЧЕНИЕ (100%) или ВЫКЛЮЧЕНИЕ, задается пользователем
«Сухой» контакт: ДА или НЕТ
Параметры могут быть заданы и при отсутствии внешнего питания (питание от внутренней батареи);
установленные параметры хранятся в энергонезависимой памяти.

ЭНЕРГОСБЕРЕЖЕНИЕ В РЕЖИМЕ ПРОПОРЦИОНАЛЬНОГО РЕГУЛИРОВАНИЯ
ПО ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ (PASC)

Рабочий цикл (продолжительность подачи напряжения на цепь обогрева) зависит от температуры окружающей среды.
Пример: Мин. темп. окр. ср. = –15°C, поддерживаемая температура (уставка) = +5°C

Результат: при темп. окр. среды –5°С экономия энергии составляет 50%

ДИАГНОСТИРУЕМЫЕ СБОИ

Сбои работы датчика: Короткое замыкание датчика / обрыв цепи датчика
Низкая температура:Достигнута минимальная ожидаемая температура окружающей среды
Сбои подачи напряжения: Низкое напряжение питания / прерывание подачи управляющего напряжения

СХЕМА ДИСПЛЕЯ

СХЕМЫ ПОДКЛЮЧЕНИЯ

ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ

Питание: 3 клеммы для проводников сечением от 0,75 до 4 мм2
Датчик температуры: Pt 100 4 клеммы для проводников сечением от 0,75 до 2,5 мм2
Реле управления: 3 клеммы для проводников сечением от 0,75 до 4 мм2
Реле сигнализации: 3 клеммы для проводников сечением от 0,75 до 2,5 мм2

МОНТАЖ

Способ монтажа: Монтируется на трубу с помощью опорных кронштейнов или крепится к плоской поверхности с помощью 4 крепежных отверстий под винт M4 (расстояние между центрами 148 x 108 мм)
Опорный кронштейн: SB-100, SB-101 (SB-110 или SB-111)

КОМПЛЕКТУЮЩИЕ

Адаптер для кабельных вводов
Обозначение изделия: Reducer M25 (M)/M20 (F) (M25 наружная/M20 внутр. резьба)
Номер по каталогу: 184856-000
