Программируемый терморегулятор E51.716 производится известной китайской компанией «MENRED Group Co. Ltd», имеющей систему управления качеством ISO9001:2000, и получившей сертификат СЕ для собственной продукции.

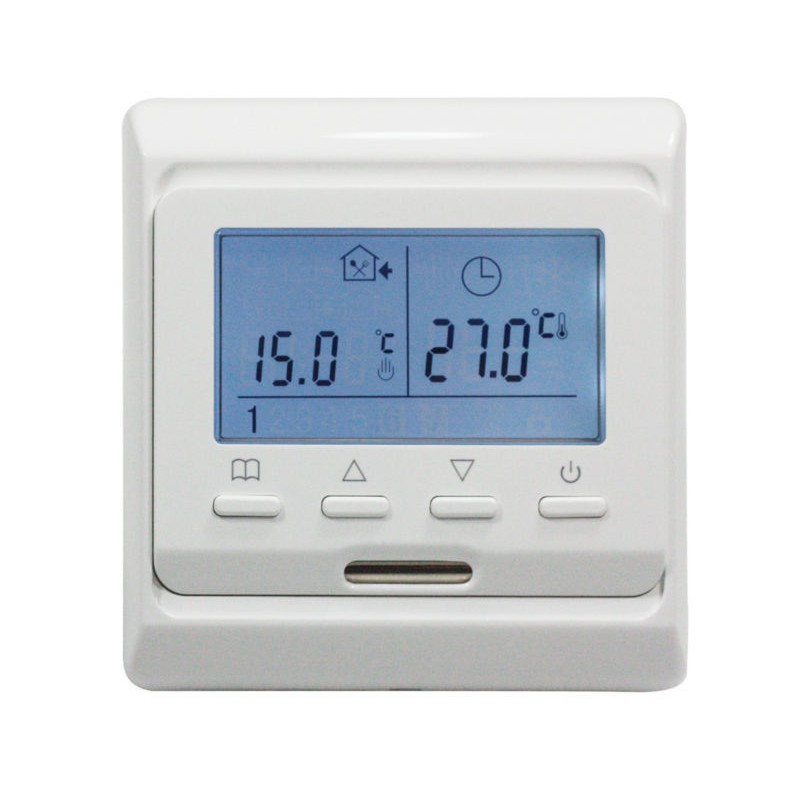

Терморегулятор E51.716 снабжён большим жидкокристаллическим дисплеем. На передней панели удобно расположены кнопки управления с помощью которых можно устанавливать желаемую температуру, переходить в режим расширенных настроек или в режим программирования разных температурных периодов по дням недели и времени суток. Также имеется кнопка включения/выключения прибора.

Терморегулятор предназначен для управления температурой нагрева тёплого пола (выносной термодатчик на проводе). Так же есть возможность контролировать только температуру воздуха в помещении (внутренний термодатчик) или настроить совместную работу обоих датчиков. Мы, чаще всего, используем эту модель для управления греющим потолком на основе низкотемпературных потолочных ИК ПлЭН. Корпус терморегулятора предполагает монтаж для внутренней проводки и встраивается в стандартную монтажную коробку. Но, при необходимости можно применить его и для наружной проводки, установив терморегулятор в специальную установочную коробку размерами 86 × 86 × 48 мм для накладного монтажа (см. рисунок ниже).

В терморегуляторе есть два термодатчика (тип: терморезистор 10 000 Ом при +25 °C):

• Выносной термодатчик температуры пола (от +5 до +60 °С) на проводе длиной 3 м.
• Внутренний термодатчик  температуры воздуха.

В настройках можно выбрать функционирование какого то одного из датчиков либо их совместную работу. В случае совместной работы датчик температуры воздуха будет основным, а выносной датчик температуры будет ограничивать максимальную температуру тёплого пола или потолка, выставляемую в настройках.

Рекомендация! Не задавайте температуру поверхности тёплого пола более 28-30 °С. СанПиН не рекомендует превышать t° тёплого пола более 26 °C.

При использовании терморегулятора с воздушным (конвекторы) или инфракрасным отоплением в качестве рабочего выбирается внутренний датчик температуры воздуха.

Индикация датчиков в настройках:

• Out — наружный датчик на проводе
• In — внутренний датчик воздуха
• All — совместная работа двух датчиков

При выходе температурных датчиков из строя на дисплее отобразиться код ошибки: Er0 для внутреннего датчика и Er1 для наружного датчика на проводе.

Функции:

• Ручной режим — поддержание заданной вручную температуры пола или воздуха
• Программируемый режим — сутки могут быть разделены на шесть периодов с автоматической поддержкой заданной температуры в указанные периоды. Также можно выбрать дни недели.
• Ручной перевод в комфортный температурный режим (день/ночь).

Если у вас есть какие то вопросы касательно работы этого терморегулятора, то можете задать их в комментариях внизу страницы. Мы вам обязательно ответим.

Купить терморегулятор с доставкой по России можно в нашем интернет-магазине.

Подробное описание

1. Назначение

Терморегулятор предназначен для автоматического и ручного регулирования температуры в помещениях, оборудованных системами электрического отопления, с использованием выносного либо встроенного датчика температуры. Рекомендуется использовать его для поддержания температуры  воздуха или пола в помещении.
E51.716 предназначен для скрытого монтажа в стенной коробке. Рекомендуется использовать стандартные монтажные коробки К-201 УХЛ4 или круглые 068тт. Коробку утопить на 1 см относительно поверхности стены. Отверстия крепления для винтов располагать в горизонтальной плоскости.
Данный прибор может управлять системой воздушного, инфракрасного потолочного отопления или системой «теплый пол», включая её в удобное для Вас время. Устройство позволяет задавать индивидуальные режимы работы в течение дня с различной температурой.

Для начала работы провода питания (L, N), провода идущие на нагрузку (L1, L2) и провод выносного датчика температуры должны быть подключены к клеммной колодке. Как вариант, основной нулевой провод может идти напрямую на нагреватели, но для питания самого терморегулятора надо подать ноль на клемму «N». На готовность терморегулятора к работе укажет светящийся дисплей.

Включение и выключение терморегулятора производится крайней правой кнопкой . Установка температурных значений двумя средними кнопками со стрелками . Крайняя левая кнопка предназначена для входа в режим настроек и программирования. Для этого у выключенного терморегулятора нажмите и удерживайте кнопку меню и одновременно нажмите кнопку включения

Дальнейшие действия производите согласно прилагаемой к терморегулятору инструкции на русском языке.

2. Технические данные

• Питание от сети переменного тока: 230 В, 50 Гц.
• Максимальный ток коммутации: 16 А.
• Максимальная мощность нагрузки: 3600 Вт/230 В.
• Собственная потребляемая мощность: 2 Вт.
• Диапазон регулирования температуры: +5 °С…+90 °С (возможно корректировать от +35…+90 °С).
• Внешняя установка ограничения (заводская установка +35 °С): +5 +60 °С
• Шаг регулирования температуры (заводская установка ±1 °С): 0.5 — 10 °С
• Защита корпуса: IР20
• Температура окружающей среды: -5 °С…+50 °С
• Датчик t° воздуха: внутренний терморезистор NTC (negative temperature coefficient).
• Датчик t° пола: терморезистор NTC на проводе 3 м.
• Габаритные размеры: 86 x 90 x 43 мм

3. Комплект поставки:

• Терморегулятор — 1 шт.
• Датчик температуры пола — 1 шт.
• Паспорт, инструкция пользователя — 1 шт.
• Упаковка — 1 шт.
• Крепежные винты — 2 шт.

Подключение терморегулятора E51.716

Для подключения электропитания и нагрузки (тёплого пола или инфракрасных обогревателей) в терморегуляторе E51.716 используется клеммная колодка с пронумерованными винтовыми клеммами:

• На клеммы №1; 2 подаётся питание от вводного электрощита или распределительной коробки. Как вариант, основной нулевой провод может идти напрямую на нагрузку, не заходя в терморегулятор, но для собственного питания терморегулятора ответвление ноля должно быть подведено на клемму №2 (N).
• К клеммам №3; 4 подключается нагрузка. При варианте, когда основной ноль идёт напрямую, клемма №3 (отходящий ноль N1) не используется.
• Выносной температурный датчик (пола) на проводе подключается к клеммам №6; 7. Полярность при этом значения не имеет.

Важно: выносной температурный датчик должен быть подключен к терморегулятору в любом случае, даже если в настройках будет выбрана работа только по внутреннему датчику воздуха. В противном случае терморегулятор выдаст сообщение об ошибке и работать не будет!
